フラップゲート式水災害対策設備
近年、大地震による津波や豪雨による浸水などの被害が深刻化しており、災害に強い街づくりが急務となっています。フラップゲート式水災害対策設備は、津波、高潮などの自然そのものの力を最大限に利用して、浸水被害を防止します。使用頻度は極端に低い設備ではありますが、災害発生時の動作不良による影響は甚大な被害をもたらすため、非常に高い信頼性が求められます。当社の防災ソリューションラボラトリーにおいて、デモ等をご覧いただけます。
主なサービス・製品
フラップゲート式水災害対策設備各製品紹介

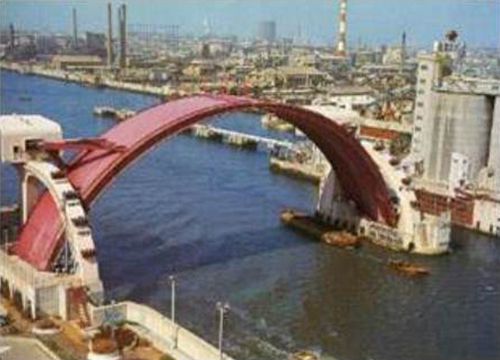

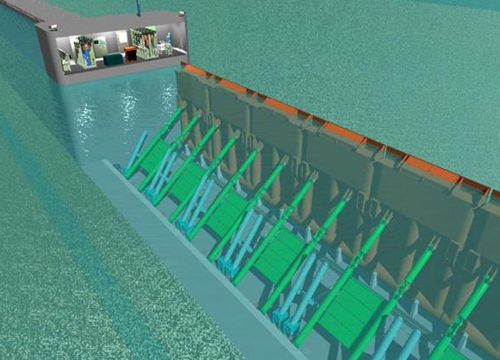

1河川などに水門、逆流防止ゲートとして技術確立
防潮水門、逆流防止ゲートで培った技術を活かし、津波高潮などの浸水被害を防止するために各製品開発を行いました。
2海底施設への利用
3陸上施設への利用
neo RiSeシリーズ
海底施設への利用
海底設置型フラップゲート式可動防波堤
海底に一列に扉体を設置し、浮力を利用して扉体を旋回起立させることで連続した防波堤を形成する可動式の構造物です。
設置目的は“背後域の水位変動の抑制を目的とする津波・高潮防波堤”と“背後域の静穏度向上を目的とする波除堤”の2種類に分類されます。

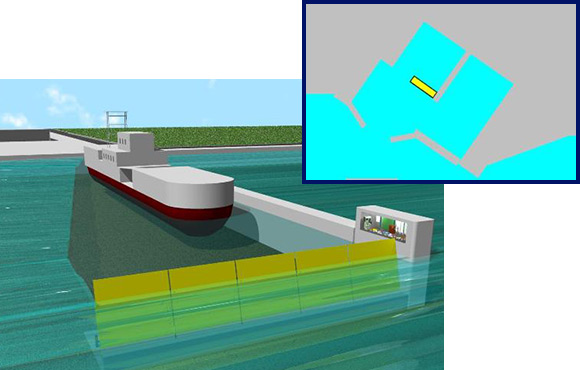

タイプI ： フラップゲート式津波・高潮防波堤

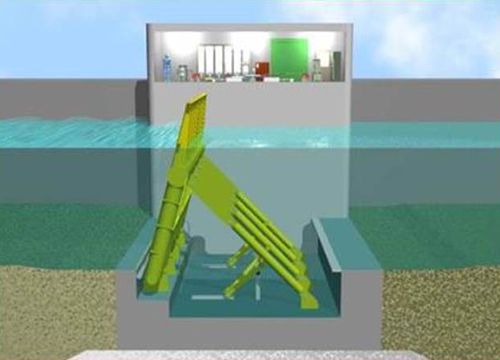

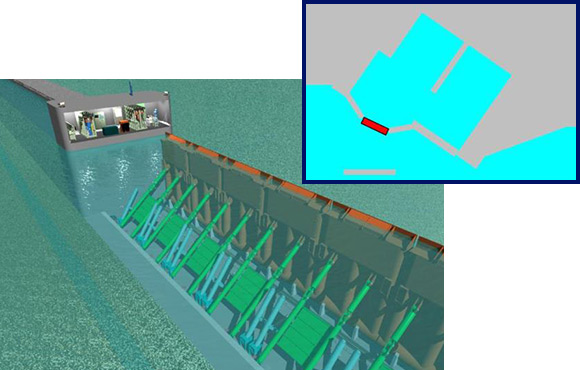

作動イメージ
タイプII ： フラップゲート式波除堤
作動イメージ
特長
本製品の最大の特長は、その場にある自然の力、すなわち津波や高潮の力を最大限に利用することにより、最も安価な防御施設を追求することです。
- 1平常時は海底倒伏しているため、船舶航行・海水交換を阻害せず、周辺景観への影響が僅少。
- 2自然の力を有効利用した構造・機構の採用により、安価な防御施設を実現。
- 3扉体浮力などの常時監視により施設状態を見える化し、安心な防御施設を実現。

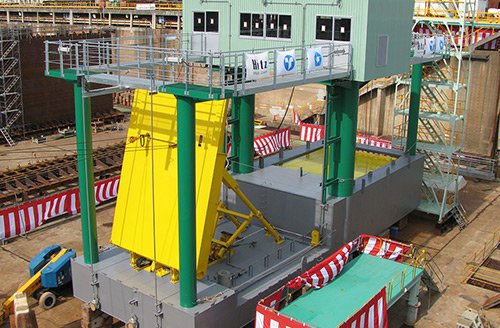

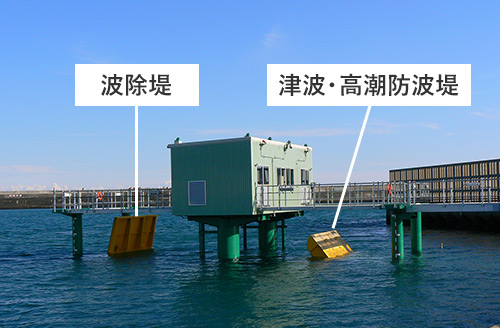

海底設置型フラップゲート式可動防波堤 新焼津港における実海域試験
当社および東洋建設株式会社、五洋建設株式会社は、新焼津漁港（静岡県焼津市）において、海底設置型フラップゲート式可動防波堤の実海域試験を行っていました。2年間にわたる実海域試験の試験結果を公表しています。
最終報告 （2013年10月10日）（概要版）
陸上施設への利用 ：
neo RiSeシリーズ
NETIS 登録番号 KK-120055-A

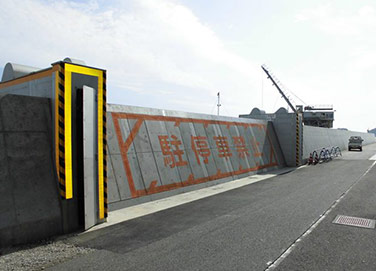

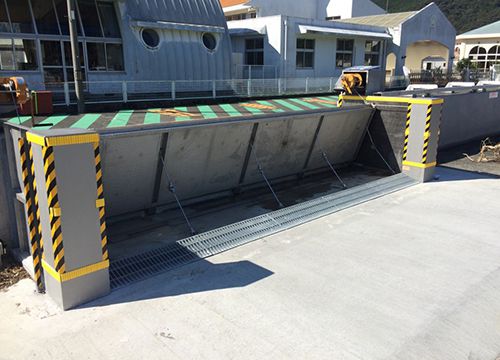

陸上設置型フラップゲート式可動防潮堤
neo RiSe®は、「No energy, No operation, Rising seawall」を略したもので、無動力かつ人為操作なしに開口部閉塞を可能とすることを最大の特長とする新しいタイプの津波・高潮防災設備です。高潮の発生は事前予測可能なため、開口部閉塞のためのゲート操作に時間的余裕があります。一方突発的に発生する地震による津波に対応するには、極めて短時間のうちにゲート操作を完了させる必要があり、neo RiSe®はその課題を克服しました。また、様々なシーンに対応できるように、建物用に外観に配慮したneo RiSe － A，既存設備への増設作業が簡単に行える neo RiSe － L があります。
平常時
津波来襲時
neo RiSe®

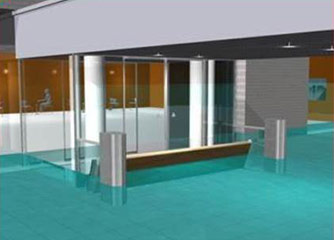

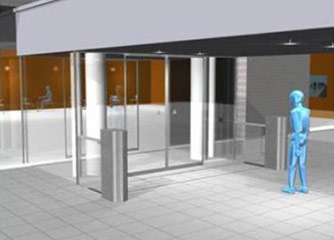

neo RiSe - A

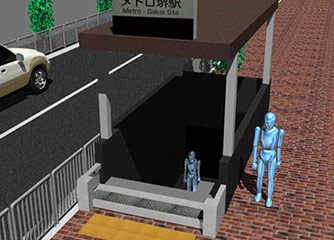

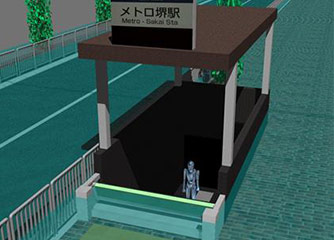

neo RiSe - L
特長
- 1緊急時には人為操作なしでも自然の力を活用して自立閉塞することができ、確実な作動と操作員の安全確保を両立します。
- 2制御・動力装置の簡略化により、極めてシンプルな機器構成を実現し、信頼性・維持管理性の向上を実現しています。
- 3補助的に設置する手動起伏装置による津波・高潮襲来前の起立操作や動作点検も可能です。

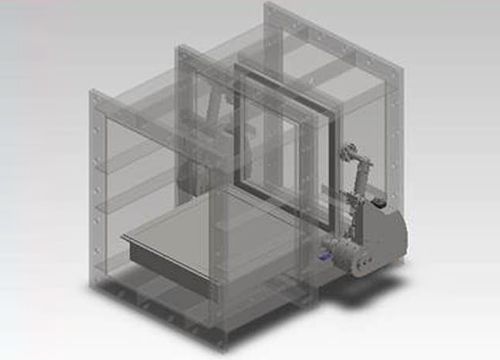

空調ダクト設置型フラップゲート式止水装置 neo RiSe-D
空調ダクト設置型フラップゲート式止水装置「 neo RiSe-D 」は、従来のneo RiSe®を空調ダクトに適用するために改良した設備です。通風ダクトあるいは通風貫通孔など常時閉塞することができない開口部からの浸水を防止するために、設置する可動式の止水設備です。
また通風ダクト等の設備は、一旦浸水すると比較的長時間浸水状態が続くため、「neo RiSe-D」は高い水密性を有します。
特長
- 1急な浸水時には止水壁に作用する浮力を利用して、人的操作なしで自動閉鎖します。
- 2水位低下後は排水を確認の後、手動にて解放します。
- 3津波作用による浸水に対しても充分な耐力を有しています。

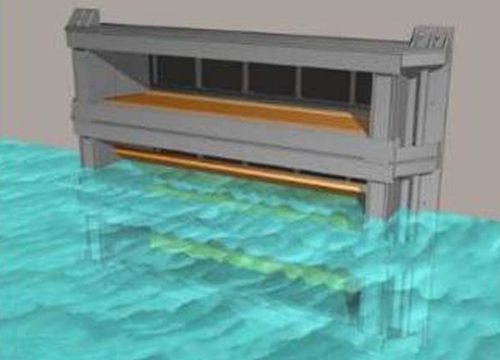

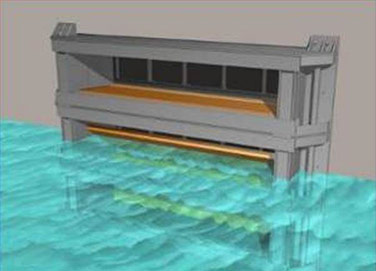

建屋壁面設置型フラップゲート式止水設備 neo RiSe-W
「 neo RiSe-W 」は、neo RiSe -D と同様に従来のneo RiSe®を空調設備等の常時閉鎖することができない壁面の開口部からの浸水を防ぐように改良した設備です。また、水位が低下すると自動的に開口し、給排気機能を回復します。
特長
- 1急な浸水時には止水壁に作用する浮力を利用して、人的操作なしで自動閉鎖します。
- 2津波作用による浸水に対しても充分な耐力を有しています。

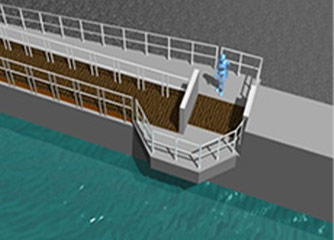

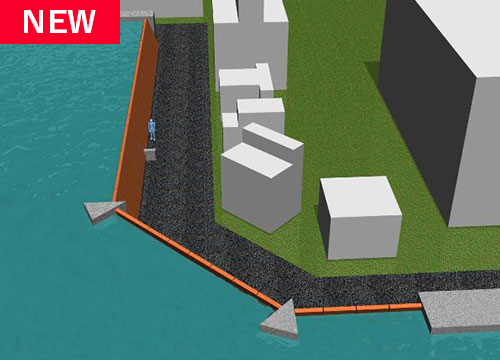

フラップゲート式可動防潮堤 neo RiSe - SL
「neo RiSe-SL」は従来のneo RiSe®の特性を保持しつつ、長い距離を連続的に止水できるよう、改良を施した施設です。

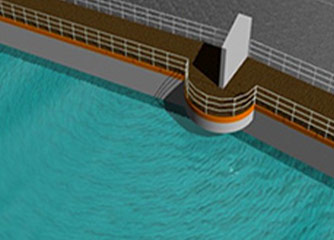

平常時

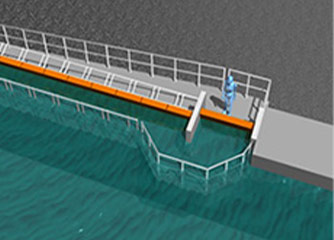

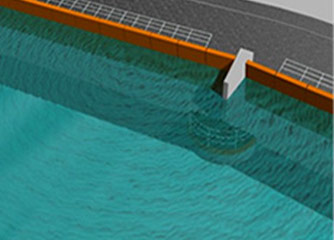

津波来襲時
特長
- 1沿い波への対応のため追従性を従来のneo RiSe®より改善しました。
- 2漂流船舶の衝突の様な設計外力を超過する力が作用した場合にも、全体破壊の防止をし、減災機能を保持します。
- 3点検作業性の確保のため、1ユニットを小型化しています。
超長径間型フラップゲート式可動防潮堤の公開実験について（2015年4月7日）

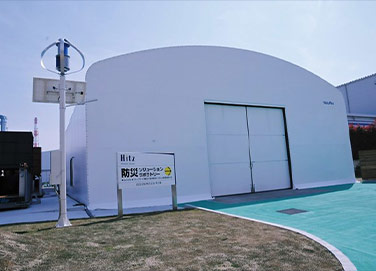

Kanadevia 防災ソリューションラボラトリー
当社堺工場内において、フラップゲート式可動防潮堤neo RiSe®検証設備、放電破砕工法、ハイブリットLEDのデモンストレーションならびにパネルで紹介する施設です。
防災ソリューションラボラトリー施設は一般公開を行っています。一般公開でご興味のある方は下記よりお申し込みください。
Kanadevia 防災ソリューションラボラトリー
（略称：Kanadevia防災ラボ）

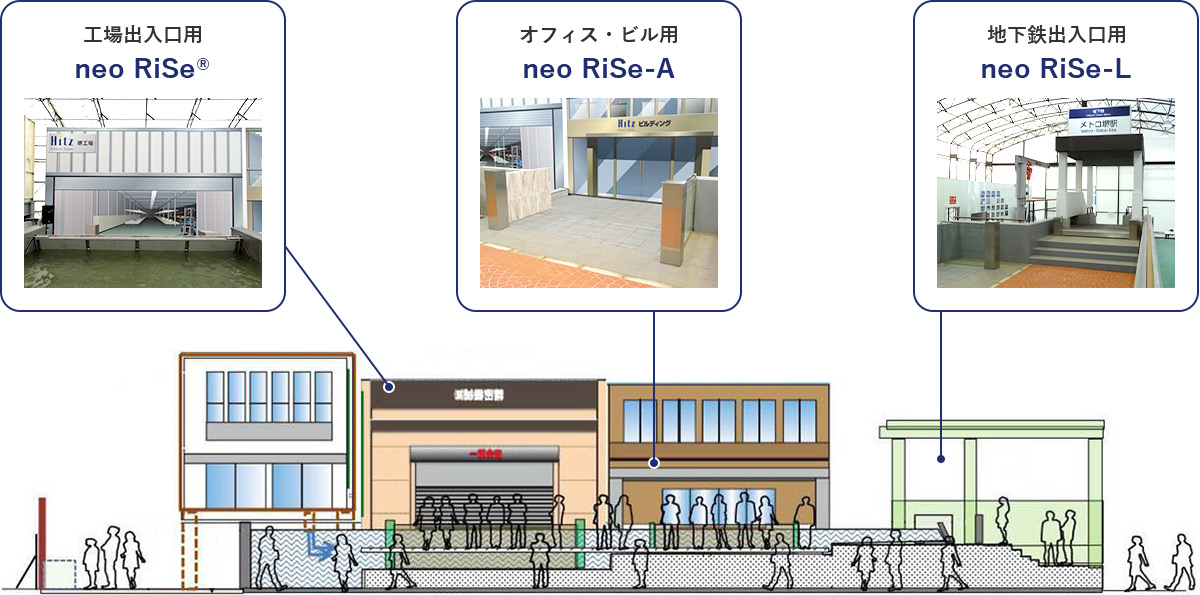

| 主要設備： neo RiSe®検証設備 | |
|---|---|
| 工場出入口用 | neo RiSe® |
| 幅5.0m × 高さ1.2m | |
| オフィス・ビル用 | neo RiSe - A |
| 幅3.0m × 高さ1.0m | |
| 地下鉄出入口用 | neo RiSe - L |
| 幅2.0m × 高さ0.5m | |
neo RiSe 検証設備

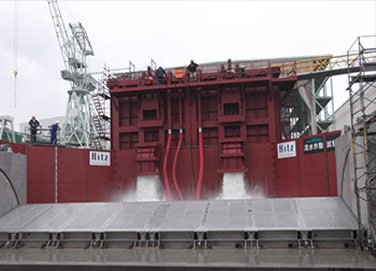

大型neo RiSe® 流水作動確認設備
製品完成後の実環境に近い状態で、作動確認を行うことのできる施設です。（常設ではありません）
| 適用サイズ | 幅 | 最大18m |
|---|---|---|
| 高さ | 最大4m | |
| 貯水量 | 600m3 | |
| 設置 | 当社 堺工場 | |
流水作動確認動画
Kanadevia 防災ソリューションラボラトリーまでお越し頂けない方へ

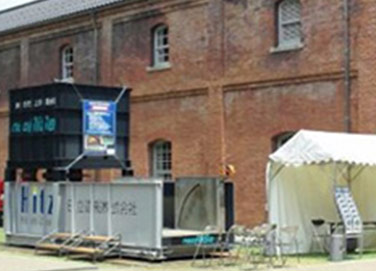

Kanadevia防災ラボまでお越し頂けない方のためにneo RiSe®作動の様子を直にご覧いただける移動式デモンストレーション装置です。
動作動画
実績

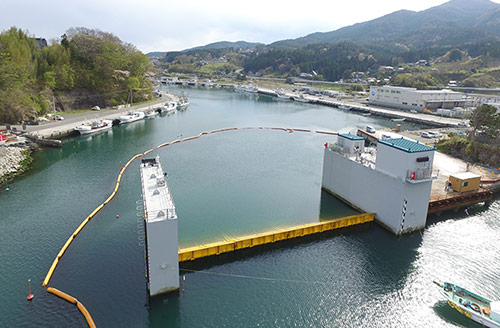

海底設置型フラップゲート式可動防波堤 岩手県

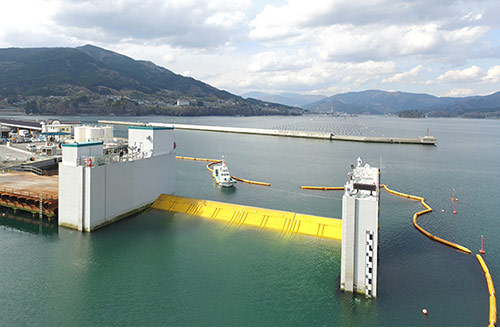

本工事では日本初で初めて海底設置型フラップゲート式水門が採用されました。
| 工事名 | 大船渡漁港海岸対策（細浦地区その2）工事 |
|---|---|
| 発注者 | 岩手県 |
| 受注者 | カナデビア株式会社 |
| 寸法 | 純径間32.0m×有効高13.0m |
| 扉体枚数 | 4枚（幅8.0m×有効高13.0m） |
|---|---|
| 建設地 | 岩手県大船渡市末崎町地先 |
| 工期 | 2017年10月1日～2020年12月1日 |
| 製作工場 | カナデビア 堺工場（大阪府堺市） |

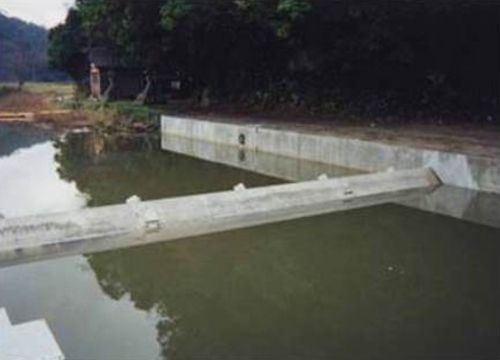

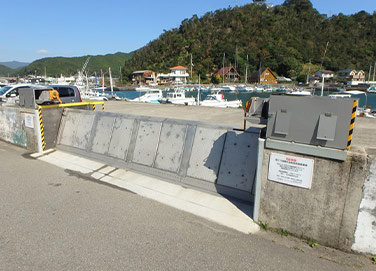

陸上設置型フラップゲート式可動防潮壁 neo RiSe® 徳島県（日和佐港）
| 主要仕様 | |
|---|---|
| 型式 | neo RiSe® |
| 寸法 | 幅4.9m × 高さ1.0m |
| 材質 | ステンレス鋼材 |
| 上載荷重 | T-14 |
| 完成年月 | 2014年4月 |
陸上設置型フラップゲート式可動防潮壁 neo RiSe® 徳島県（豊益地区）
| 主要仕様 | |
|---|---|
| 型式 | neo RiSe® |
| 寸法 | 幅15.0m × 高さ3.0m |
| 材質 | ステンレス鋼材 |
| 上載荷重 | 2MPa |
| 完成年月 | 2015年3月 |

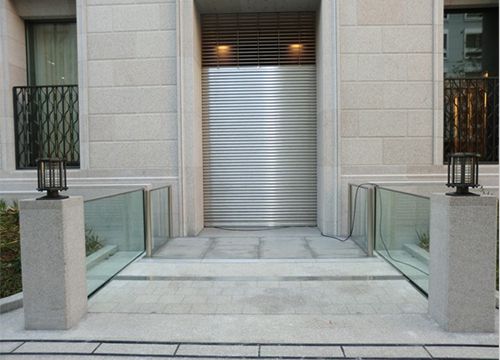

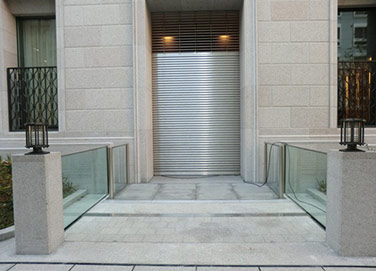

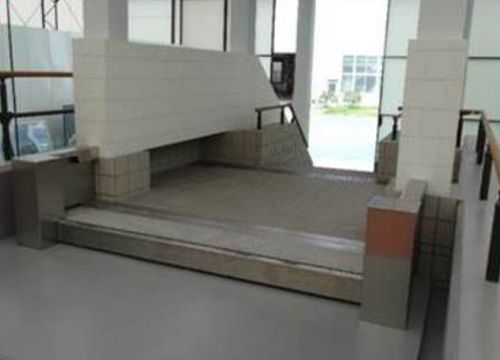

陸上設置型フラップゲート式防水板
neo RiSe - A 大阪府
| 主要仕様 | |
|---|---|
| 型式 | neo RiSe - A |
| 寸法 | 幅4.26m × 高さ1.09m |
| 材質 | ステンレス鋼材 |
| 上載荷重 | T-2 |
| 完成年月 | 2014年12月 |
