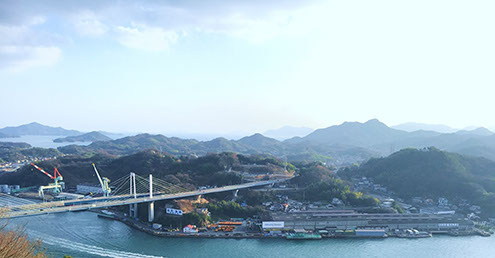

向島工場の受託生産サービス
確かな実績と充実した生産設備でご満足いただける受託生産をお約束します。
- 工場受注業務内容
-
- 大型鉄鋼構造物製作
- クレーン部材製作
主な受注生産の流れ
鋼板をNCプラズマ切断機などで切断します。
鋼板にNCボール盤などで穴あけ加工を行います。
加工された部材を各種の溶接設備で溶接をします。
組立ステージで部材の組立・溶接を行います。
向島工場での受託生産のPoint
- 1大型鉄鋼構造物の製作に適した設備
- 2クレーンでの海上積み出し
受託生産に関する
各種お問い合わせはこちら
カナデビアが選ばれる理由
生産設備
橋梁などの大型鉄鋼構造物を製作するために必要な設備を備え、生産設備の自動化、ICT化を推進しています。また、品質保証体制が優秀であることを示すISO9001をはじめ、数多くの工場認定資格を取得しています。
NC（数値制御）マーキング装置
数値制御により「けがき作業」を行う設備です。
| 設備仕様 | |
|---|---|
| 加工範囲 | 48m×27m |
| マーキング速度 | 24m／分 |
| 加工能力 | 24枚／日 |

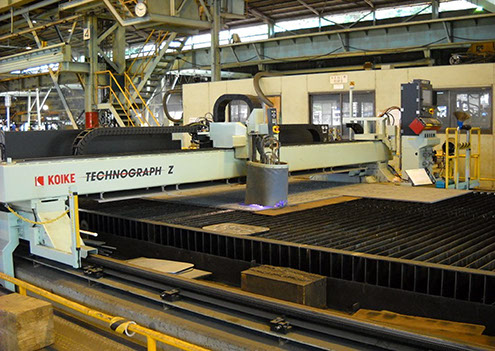

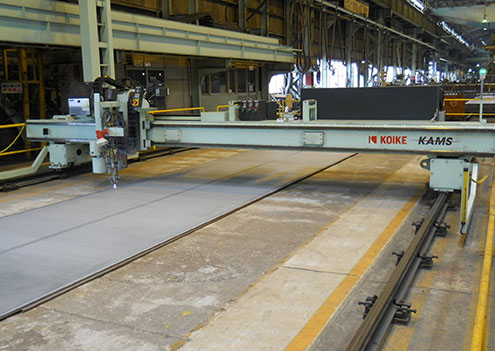

NC（数値制御）プラズマ切断機
数値制御により鋼板をプラズマ切断する設備です。
| 設備仕様 | |
|---|---|
| 加工範囲 | 4.5m～30.5m |
| 加工板厚 | 6mm～32mm |
| 加工能力 | 10枚／日 |

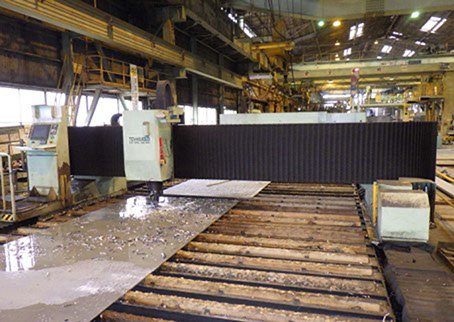

NC（数値制御）ボール盤
数値制御により鋼板にボルト穴などの穴あけ加工をする設備です。
| 設備仕様 | |
|---|---|
| 加工範囲 | 4.5m×28m |
| 加工板厚 | 6mm～70mm |
| 加工能力 | 10枚／日 |

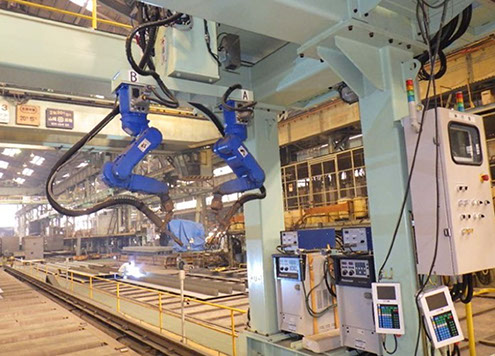

パネルスチフナー溶接ロボット
デジタル制御CO2／MAG溶接機です。
| 設備仕様 | |
|---|---|
| 加工範囲 | 3.6m×32.2m |
| 仕口高さ | 750mm |
| 脚長 | 4mm～7mm |

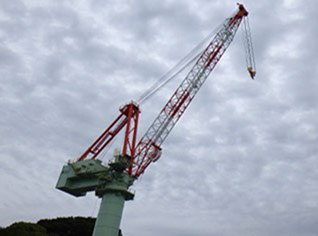

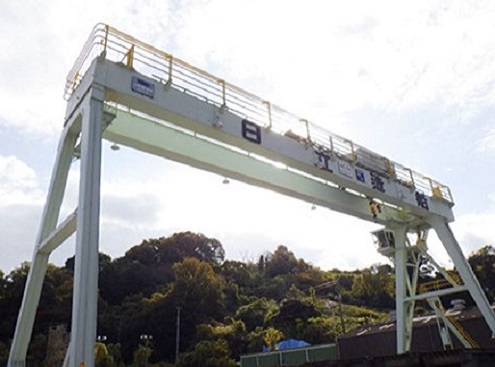

クレーン
各種のクレーン設備で大型構造物の運搬・搬出を行います。
| 設備仕様 | |
|---|---|
| 塔型クレーン 吊り能力 | 100t／20m～39t／57m |
| 塔型クレーン 吊り能力 | 80t／30m・40t／45m |

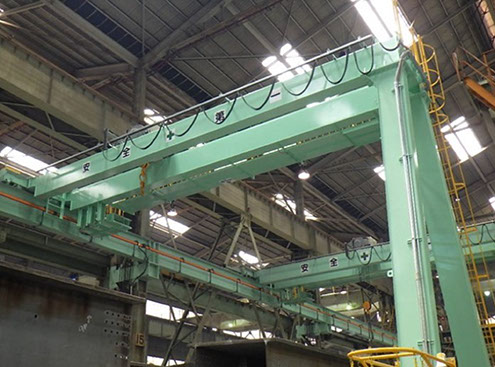

| 門型クレーン 吊り能力 | 10t～50t |

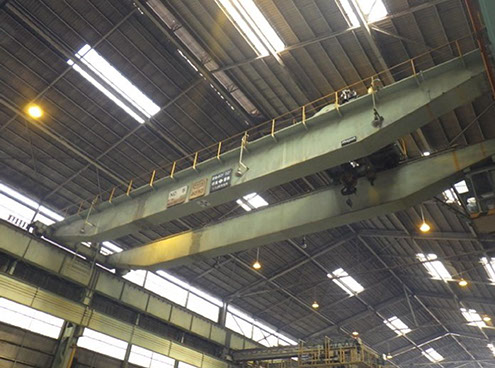

| 天井クレーン 吊り能力 | 2t～40t |
| L型クレーン 吊り能力 | 2t～10t |
実績
当社橋梁事業の主力工場として、多くの橋梁製作の実績を有しています。
また、桟橋や護岸を目的とする、大型海洋構造物等の製作も行っています。

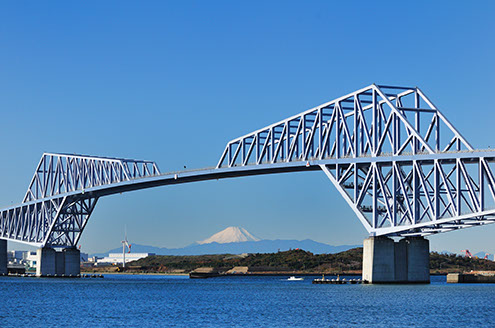

東京ゲートブリッジ
恐竜が向かい合っているように見えることから「恐竜橋」とも呼ばれ、中央防波堤外側埋立地と江東区若洲を結ぶ橋です。
| 主要仕様 | |
|---|---|
| 形式 | 連続トラス・ボックス複合構造 |
| 完成年月日 | 2012年 |

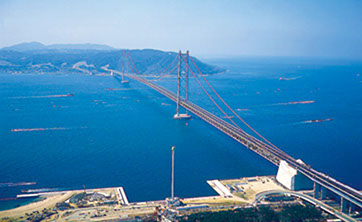

明石海峡大橋
明石市と淡路島を結ぶ世界最長の中央支間長（1991m）の吊橋です。
| 主要仕様 | |
|---|---|
| 形式 | トラス吊り橋 |
| 完成年月日 | 1998年 |

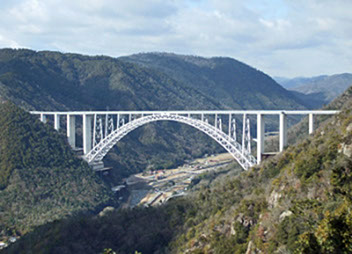

広島空港大橋
広島中央フライトロードの一部で、沼田川渓谷を跨ぐアーチ支間380mの
国内最長のアーチ橋です。
| 主要仕様 | |
|---|---|
| 形式 | アーチ橋 |
| 完成年月日 | 2010年 |

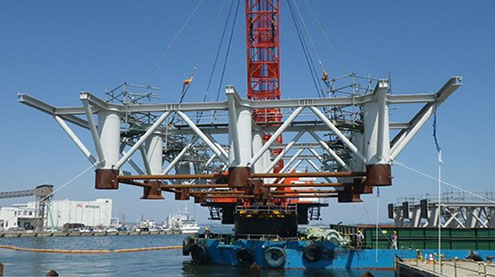

鋼製ジャケット
海上コンテナターミナルの桟橋・護岸として数多く採用されている「ジャケット工法」は、鋼管トラス構造のジャケット上部工を陸上（工場）で製作し、施工場所まで運搬して基礎杭と一体化させる工法です。
耐震性に優れ、軟弱地盤や大水深域での施工が可能なことから、耐震強化コンテナ岸壁築造工法の最有力として注目されています。
