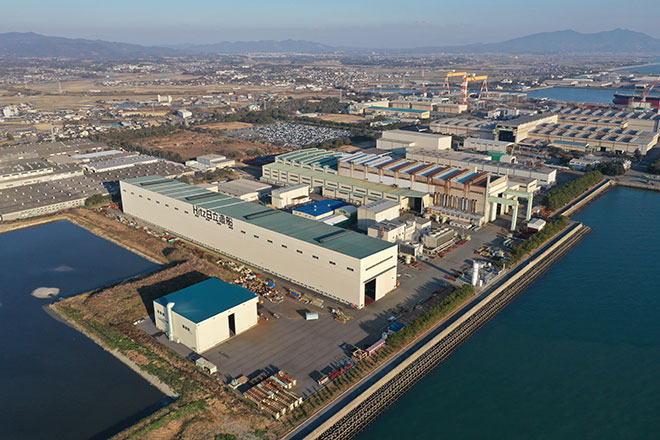

有明工場の受託生産サービス

充実した大型生産設備、舶用ディーゼルエンジンやプロセス機器製作により培われた技術で、小さなものから国内最大級までのモノづくりを行います。

工場受注業務内容
  • 大型溶接構造物の製缶
  • 大型構造物の熱処理(焼鈍)
  • 大型構造物のショットブラストおよび塗装
  • 大型構造物の機械加工
  • 精密部品の機械加工
  • 各種装置の電装、配管および組立
  • 500ton岸壁クレーンでの海上積み出し
  • 大型溶接構造物の非破壊検査(PT、MT、UT、RT)
  • 計量機器校正サービス

主な受注生産の流れ

有明工場での受託生産のPoint

  1. 1大型構造物の一体組立・製造が可能であり、仮組から本組まで分割製作による精度確保および工程短縮をご提案します。
  2. 2500ton積出クレーンを用いた大型部品の水切りおよび製作品の一体発送による現地工事の工期、コスト低減を行います。(500ton超製品については別途ご相談させていただきます)
  3. 3材料手配から製缶、非破壊検査、熱処理(焼鈍)、機械加工、塗装、組立作業および発送業務まで一気通貫の請負もしくは部分的な請負ができます。(設計業務に関しては別途ご相談させていただきます)
  4. 4各種溶接(SMAW、GMAW、FCAW、SAW、LBWなど)施工できます。

受託生産に関する
各種お問い合わせはこちら

お問い合わせ

カナデビアが選ばれる理由

生産設備

舶用ディーゼルエンジン、プロセス機器などの大型構造物を効率的に生産するために必要な設備を保有しています。製作可能サイズ、重量ともに最大級である当社の主要設備の一部をご紹介します。

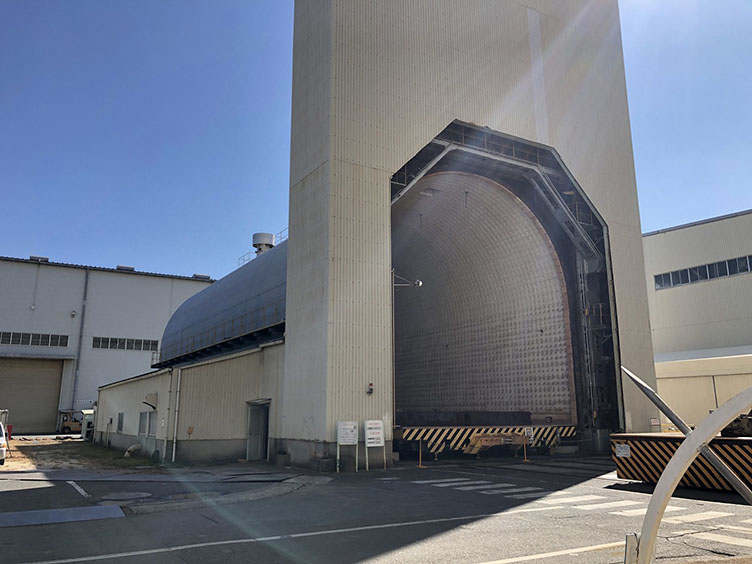

超大型焼鈍炉

国内最大級の大型熱処理炉を保有しています。大型溶接構造物の一体熱処理(残留応力除去焼鈍、PWHT)ができます。
場内にはこの焼鈍炉のほかにも中型サイズ(H5m×W5m×L10m)の焼鈍炉も保有しています。

設備仕様
焼鈍可能サイズ H10m×W10m×L30m(熱処理補償範囲L27m)
熱処理温度(保持温度) 550~750℃
最大積載荷重 1000ton

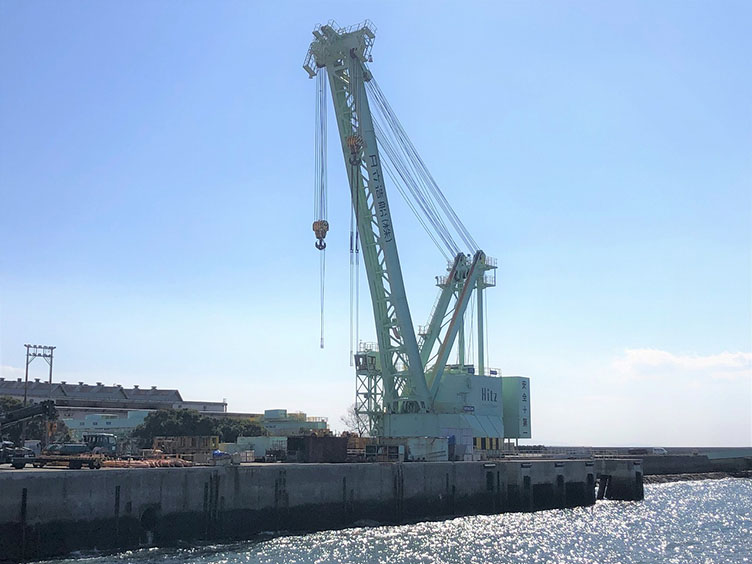

500ton積出クレーン

重量500tonまでの大型製品を水切り、積込み可能な岸壁クレーンを保有しています。
このクレーンにより当社岸壁での海上輸送部品の受け取りおよび発送ができます。

設備仕様
最大旋回半径 35m
揚程 30m

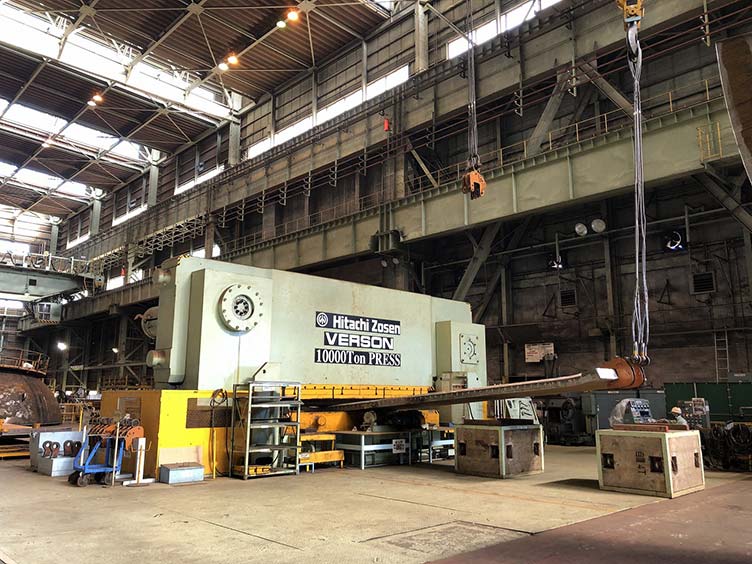

10000ton油圧・門型プレス

板厚300mmまでの冷間R曲げや部品の歪取りができます。内作圧力容器やその他豊富な実績があります。

設備仕様
加工板厚 Max.300mm(熱間400mm)
加工板幅 Max.6,000mm
加工内径(180°巻) 2,000mm~10,000mm
加工内径(360°巻) Min.3,660mm

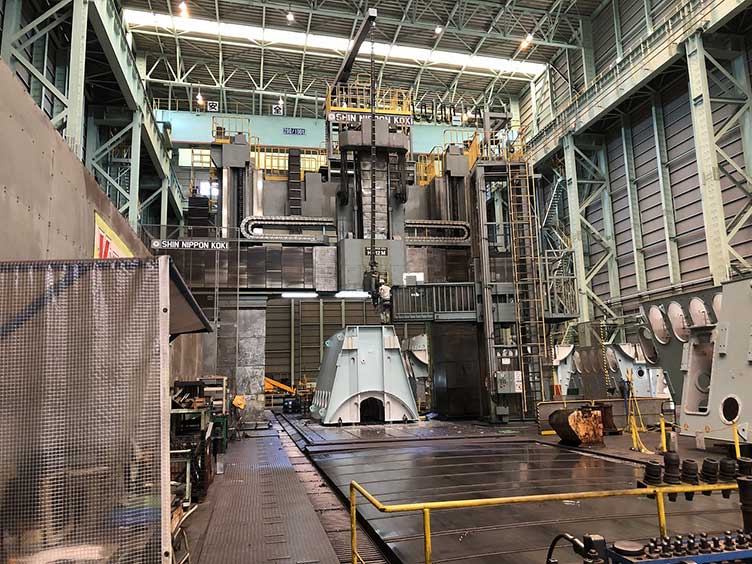

大型機械加工機

大型の五面加工機(プラノミラー)や横中繰り盤(ボーリングマシン)を保有しています。
ワークテーブル長は16m、荷重は300tonまで積載可能ですので大型構造物の一体加工および分割製品の共加工もできます。(加工箇所により施工可能範囲が異なりますので下記仕様は参考値です。)

設備仕様(五面加工機)
門幅 6,500mm
門高 8,000mm
テーブル幅 5,000mm

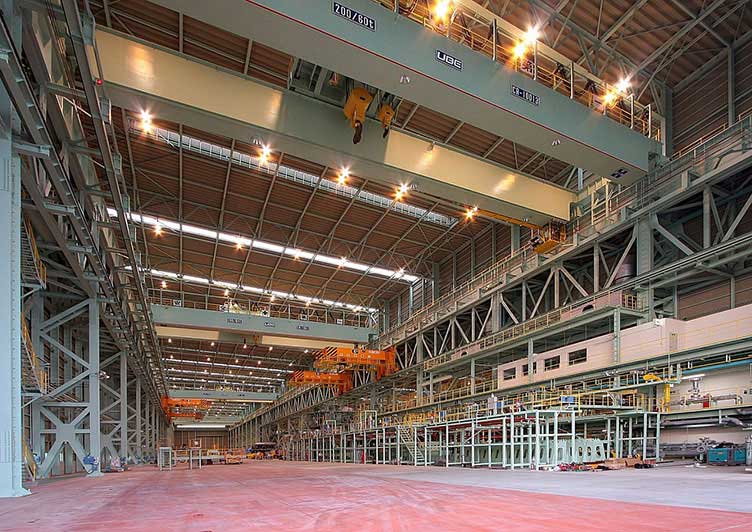

大型工場

大型構造物を製造可能な建屋を保有しています。場内には200ton天井クレーンの他効率的な作業を行うためのウォールクレーンも設置しています。写真は「組立工場」ですが、その他「大型製缶工場」「ステンレス専用工場」「機械加工工場」も別棟にあり、場内での製品移送は自走台車を使用します。

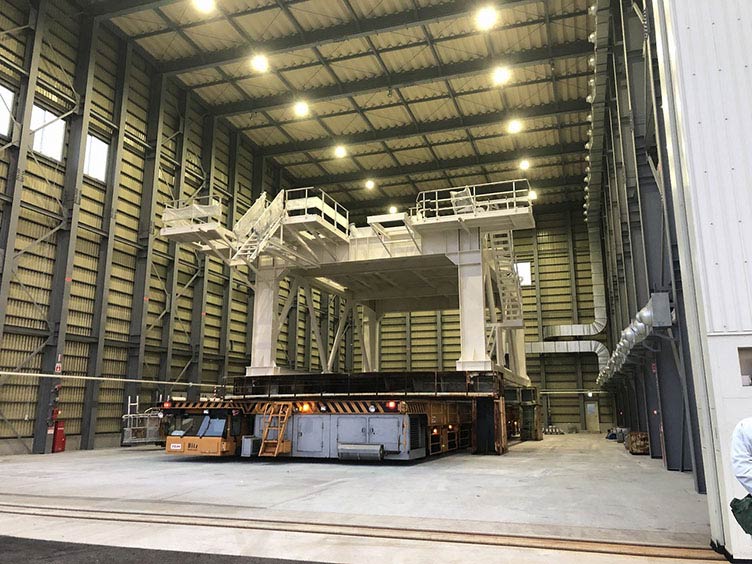

ショットブラスト・塗装工場および750ton自走台車

大型構造物のショットブラストおよび塗装可能な工場を保有しています。
また工場間は750ton自走台車などを使用し製品を輸送します。

設備仕様
施工可能寸法 H11m×W16m×L35m

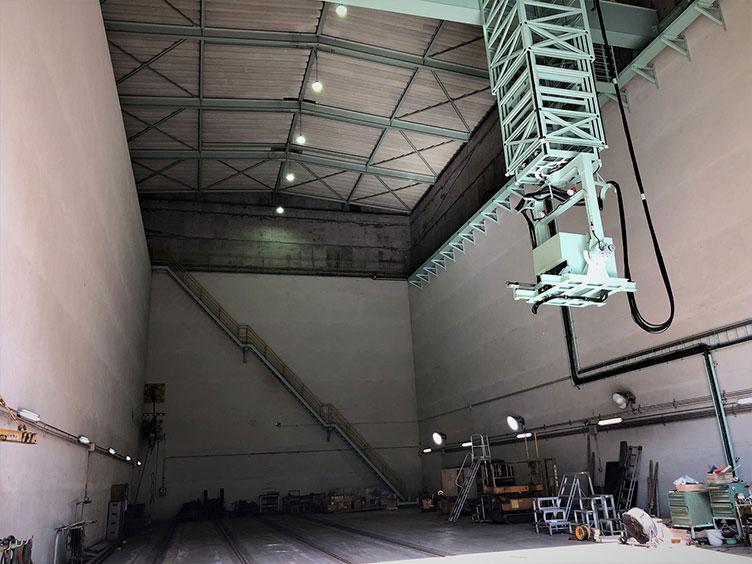

放射線設備(RT設備装置)

大型構造物の検査用としてレントゲン設備を保有しています。
極厚板での検査も可能であり、700tonまでの製品を搬入できます。

設備仕様
建屋寸法 H11m×W10m×L36m
処理能力 板厚50~250mm

実績

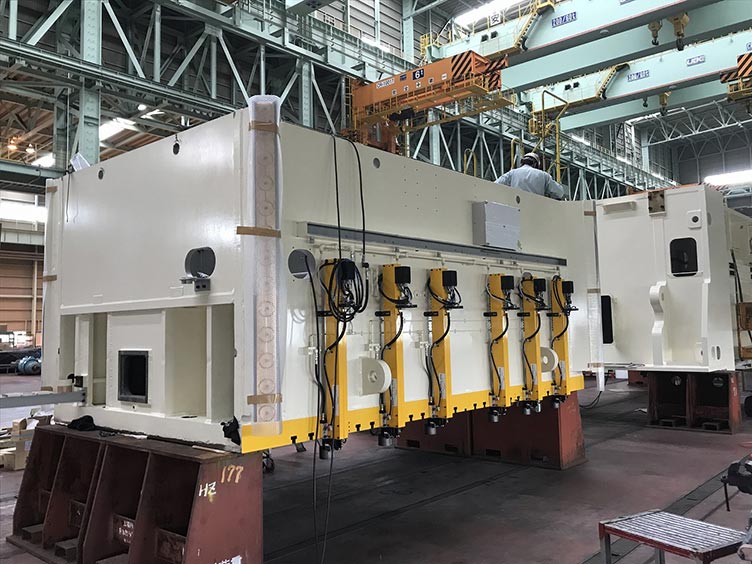

プレス製作工事

プレス部品の製缶・機械加工・電装・配管・組立作業を一気通貫製作。
写真は一部品である「スライド」ですが様々なサイズの部品製作実績があります。

主要仕様
寸法 H2,110×W3,123×L4,777
重量 41ton
完成年月日 2018年05月

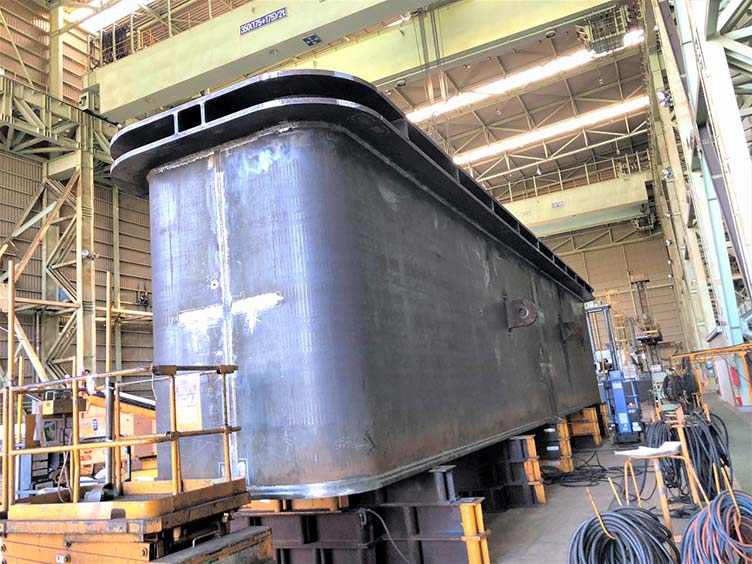

メッキ窯製作工事

メッキ槽製作は2010年度~2020年度において10基の製作実績があります。
場内クレーンにて反転、大型焼鈍炉での熱処理および岸壁クレーンで発送もすべて場内で対応できます。

主要仕様
寸法 H3,360×W2,100×L16,000
材質 NAGP
重量 83ton
完成年月日 2020年11月

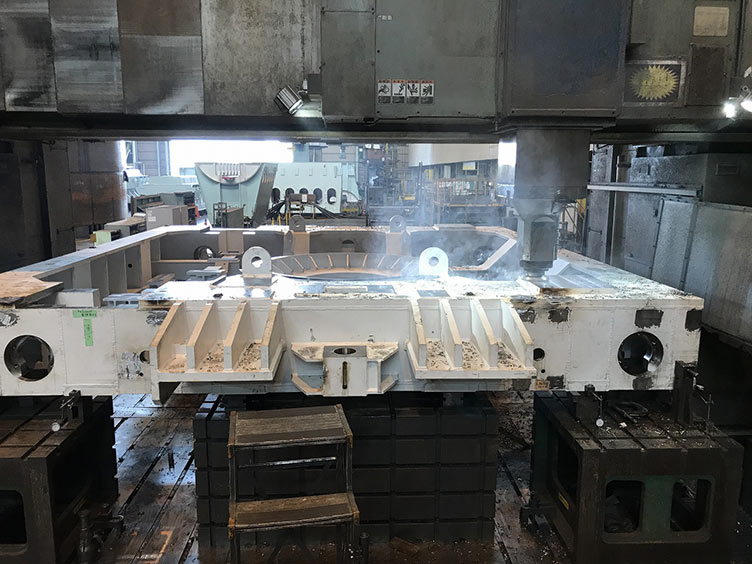

台車機械加工工事

五面加工機を使用した機械加工工事となります。写真は、海上輸送での部品支給、場内で機械加工を実施し海上輸送で発送した台車の機械加工工事です。

主要仕様
寸法 H1,175×W5,180×L6,800
重量 約28ton
完成年月日 2020年5月
